概述

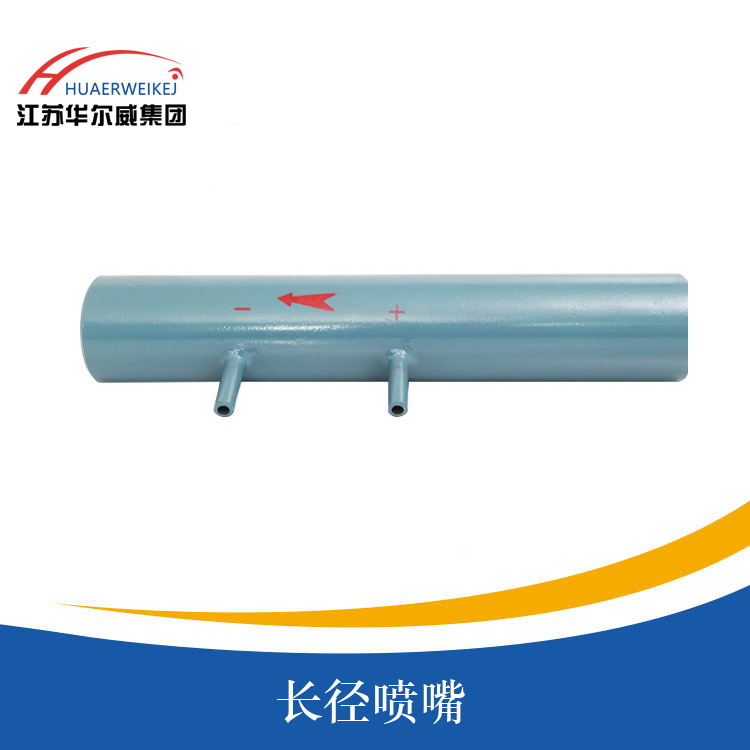

　　ASME噴嘴是一種高精度的流量測量裝置，是一種喉部取壓低β值長頸式噴嘴裝置，常用于發電廠的主流量測量，如電廠凝水流量的精確測量、電廠給水流量或蒸汽量的測量，以及風機性能試驗、壓縮機性能試驗等高精度流量試驗場河。

在現代大型火力發電廠熱經濟效益分析中，為了能夠準確確定汽輪機組性能，主凝結水流量測量十分重要。當按照ASME PTC6標準進行試驗時，主凝結水流量的精確測量更為關鍵，其測量值精度對汽輪機熱耗率計算結果精度的影響比例關系約為1∶1；在大型汽輪機組現代化改造中，對缸內部的考核更能夠反映改造的效果，而主凝結水流量測量值精度對低壓缸內效率計算結果精度的影響比例關系約為1∶3，因而主凝結水測量對缸效率的影響更大。根據ASME標準，流量的高精度測量采用高精度的差壓元件，從工程應用方面規定采用ASME標準噴嘴。該裝置由美國機械工程師協會（ASME）推薦，它的優越性能已得到國際上普遍公認，在許多要求高精度流量測量的地方，ASME噴嘴已經成為首選方案。

測量原理

　　ASME噴嘴是采用節流式流量傳感器。它在長徑嘴的基礎上采用了特殊的取壓（喉部取壓）方式，使該流量傳感器不僅具有傳統長徑噴嘴的優點，同時還具備流出系數穩定，重復性高等獨有優點。是一種高精度流量傳感器。

特點

　　1. 結構簡單,安裝方便，應用廣泛，主要用在高精度流量測量場合。

2.噴嘴的壓力損失小，要求直管段長度短。

　　3. 性能穩定，可靠性高。

　　4. 可耐高溫高壓、耐沖擊。

　　5. 耐腐蝕性能比孔板好，壽命長。

6.弧形結構設計可測量各種液體、氣體、蒸汽等介質。

　　7. 精度高、重復性好、流出系數穩定。

　　8. 可用各種材料制作，運用于各種性能實驗場合。

技術參數

　　1、取壓方式：喉部取壓法

　　2、公稱通徑范圍：10mm≤DN≤630mm

　　3、孔徑比范圍：0.25≤β≤0.5

　　4、雷諾數范圍：1×10≤ReD≤1×10000000

　　5、公稱壓力：PN≤36MPa

　　6、參照標準：GB/T2624-2006 ASME PTC 6-2004 ASME PTC 19.5-2004
