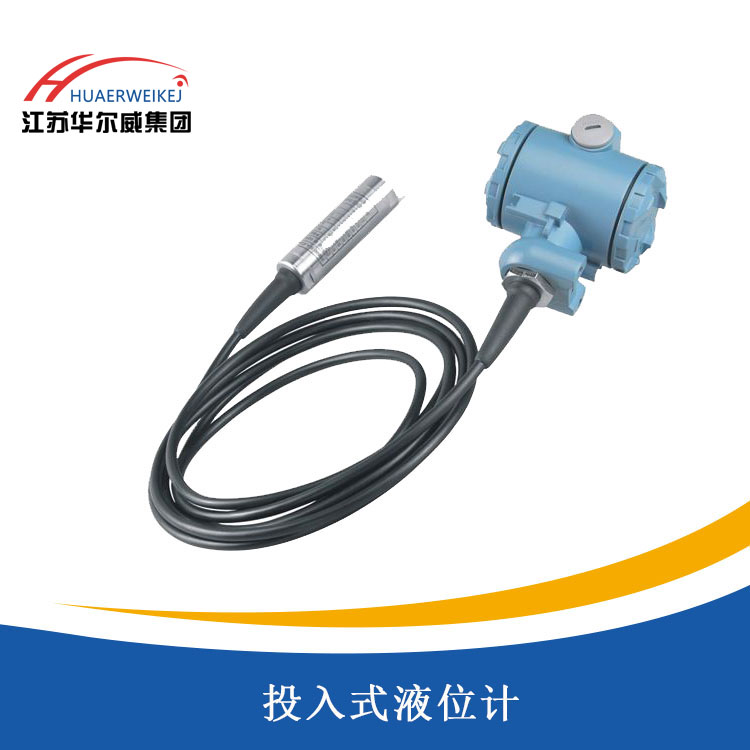

投入式液位計

發布時間：2021-01-17 19:40

產品概述

/ product introduction

HW-181系列投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

HW-181投入式液位計是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。HW-530AE投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。

產品特點

/ product characteristic

●穩定性好，精度高；
●安裝靈活，使用方便，校準簡單，可現場顯示；

●直接投入到被測介質中，安裝使用相當方便；

●固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量；

●不受被測介質起泡、沉積、電氣特性的影響；

●寬范圍的溫度補償；

●具有電源反相極性保護及過載限流保護；

●纜式液位變送器的壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料；

●直桿式液位變送器的壓力探頭及電纜護套為全不銹鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm范圍內自由調整。

技術參數

/ technical parameters

測量范圍：0.3～100m（由用戶自選）

精度：0.2、0.5、1.0級

工作溫度：-20～80℃

輸出信號：二線制4～20mADC

電源電壓：標準24VDC（12～36VDC）

不靈敏區：≤±1.0%FS

負載能力：0-600Ω

相對溫度：≤85%

防護等級：IP68

防爆標志：ExiaⅡCT4-6

產品選型

/ product selection

型譜										說明
HW-530AE										投入式液位計
類別	1									纜式
	2									桿式(傳感器裝在底部，直接接觸液體介質)
	3									防腐式
	4									導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，(聚丙烯法蘭)
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場顯示
					Z					帶電流表指示(0- 刻度)
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度(g/cm3)
