1、產品概述
HW-YBS-WB臺式壓力校驗儀（又稱數字壓力計）為交直流兩用的便攜式儀表，具有多量程壓力測是量，在測量壓力的同時，可測量電流，并備有24VDC輸出。（一表多量程型、可以在一臺主機連接多個壓力模塊，同時具備基本功能），主要用于校驗壓力（差壓）變送器、普通（）壓力表及其它壓力儀表。HW-YBS-WB臺式壓力校驗儀除可作較高準確度校正標準器（表）外，也可作為工作儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。

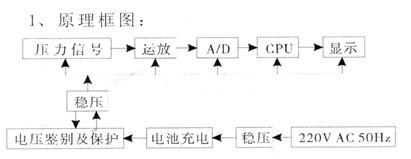

2、工作原理

a壓力：被測介質從引壓管施加壓力于固態（硅膜片）傳感器上，當壓力變化時，擴散硅膜片的電阻地壓力電阻效應下發生變化，這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經模擬——數字轉換器轉換為數字信號，經微處理器處理后，在LCD顯示器上顯示出被檢介質壓力值的數字。



b電流：隨機一副表筆插入儀器面板上相應的孔內，將儀表打開至電流檔即可測量。

●高性能微處理器對儀表長時間內寬溫度范圍內使用而不影響儀表測量精度；

●功耗低。采用進口鎳氫高能量電池，保證儀表長時間內正常工作；

●恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次至綠燈亮）；

●微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池；

●儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流；壓力、毫米水柱，壓力、公斤和電流百分比；

●軟件內容豐富，操作簡單、明了；

●儀表具有超量程報警功能，當所加壓力起出額定滿量程 2500安時，儀表將顯示OVERRANGE！P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，應停止加壓，并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。測試的電流值超出22mA，儀表同樣顯示OVERRANGE?、瘢⑶覂?nèi)置蜂鳴器將斷續發聲。



1、壓力量程：-95kPa~60MPa(各檔)

2、分辨率：壓力：Min 1Pa     電流：Min 1uA

3、電流測量范圍：0~22mA

4、直流輸出：24VDC

5、準確度：壓力：0.1% F.S   0.05% F.S     電流：0.05%±1d

6、環境溫度：5~50℃

7、直流工作時間：≥16小時

8、顯示：41/2LCD  51/2LCD

9、相對濕度：≤80% RH

10、過載能力：為量程上限的1.2~1.5倍

11、外形尺寸：290*250*105mm（長*寬*高）

12、重量：2200g

13、電源及功耗：220VAC 50Hz 3VA
